 Predmet príspevku: Re: soustruhy - točovky
PoslaťNapísal: Sob Okt 07, 2017 7:58 pm
Offline
Obrázok užívateľa

Registrovaný: Uto Aug 01, 2017 9:41 pm
Príspevky: 21
jiri tovarys píše:
Ahoj Jarku.
Sklíčidlo po našroubování musí jít na doraz na tu širší část hřídele.
Proto je potřeba ho dát soustružníkovi, aby 10 mm od okraje ubral závit a vznikla hladká plocha 34 cca h6, h7 .Holzm.nebude moc přesný.
Tobě chybí jen kousek, není inouta jako inouta, mně to šlo našroubovat jen zkrajíčku.
Ta jak máš našroubovanou Inoutu, není vyloučeno se docela hází.Ale nemusí.

Kroužek s čepem je upevněn tady pomocí červíků, jinde svěrný, to je lepší.
V Inoutě mám drážku, ale lepší je otvor, ale takto jsem to řešil z jistých důvodů
pro univerzálnost kroužku i na jiná sklíčidla, tenhle čep je kompatibilní s originálem Oneway Stronghold.

červíci nejsou zašroubovaní úmyslně, aby je bylo lépe vidět


Díky moc za informace, teď tedy prvně musím sehnat nějakého soustružníka kterej by mi to byl ochoten udělat.


Hore
 Profil

 Predmet príspevku: Re: soustruhy - točovky
PoslaťNapísal: Pia Dec 15, 2017 5:17 pm
Offline
Obrázok užívateľa

Registrovaný: Pia Júl 03, 2015 4:01 pm
Príspevky: 112
Bydlisko: Opočno pod Orl.h.

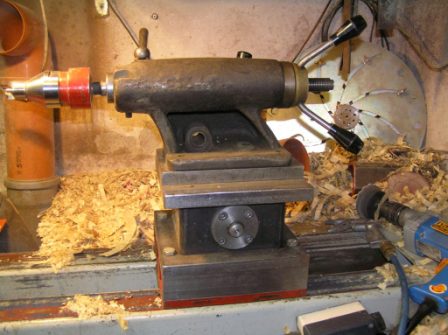

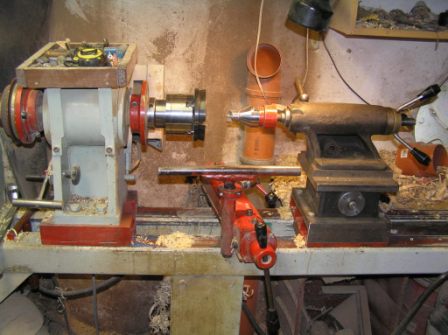

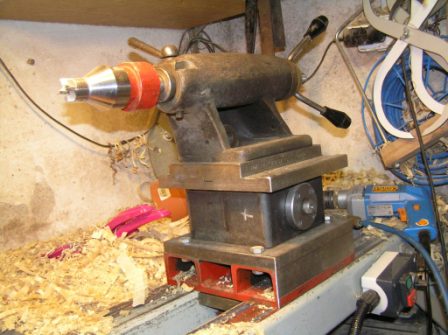

Zdravím všechny, konečně se mi povedlo dokončit nového koníka. Sehnal jsem staršího z kovosoustruhu a bylo třeba ho zvednout do patřičné výše a dořešit excentrické upnutí k loži.
Toto jsou první fotky ze zkoušek. Povrchovka bude až časem.
Zatím vše funguje skvěle. A mám velkou radost.
Ahoj Honza

PS.:přidal jsem ve větším rozlišení, lépe mi to nejde. Větší najdete na https://plus.google.com/photos/10246371 ... qzs5bzQ5AE


Prílohy:
P1011289.JPG [ 40.67 KiB | Zobrazené 8881 krát ]
P1011288.JPG [ 44.97 KiB | Zobrazené 8881 krát ]
P1011287.JPG [ 42.79 KiB | Zobrazené 8881 krát ]


Naposledy upravil Yetti dňa Pon Dec 25, 2017 6:36 pm, celkovo upravené 1
Hore
 Profil

 Predmet príspevku: Re: soustruhy - točovky
PoslaťNapísal: Pia Dec 22, 2017 6:23 pm
Offline
Obrázok užívateľa

Registrovaný: Pon Júl 04, 2011 11:59 am
Príspevky: 1568
Bydlisko: Kroměříž
Yetti píše:
Zdravím všechny, konečně se mi povedlo dokončit nového koníka. Sehnal jsem staršího z kovosoustruhu a bylo třeba ho zvednout do patřičné výše a dořešit excentrické upnutí k loži.
Toto jsou první fotky ze zkoušek. Povrchovka bude až časem.
Zatím vše funguje skvěle. A mám velkou radost.
Ahoj Honza


Ahoj Honzo, teda promiň, vypadá to hrozně, asi bych to celé zakryl nějakým papundeklem :-) :-) :-) -tři smějící se smajlíci :-), zdravím do Orliček.


Hore
 Profil

 Predmet príspevku: Re: soustruhy - točovky
PoslaťNapísal: Pia Dec 22, 2017 6:52 pm
Offline

Registrovaný: Pon Mar 18, 2013 9:38 pm
Príspevky: 310
Bydlisko: Topolčany
Toto jsou první fotky ze zkoušek. Povrchovka bude až časem.
Zatím vše funguje skvěle. A mám velkou radost.
Ahoj Honza[/quote]



Tak neviem ci len mne ale sa mi zobrazuju len strasne prtave teda male fotecky a z tych toho moc nevidim ,a mono toje len tym oslavnym alkoholom Ernest


Hore
 Profil

 Predmet príspevku: Re: soustruhy - točovky
PoslaťNapísal: Sob Dec 23, 2017 10:24 am
Offline
Obrázok užívateľa

Registrovaný: Pia Júl 03, 2015 4:01 pm
Príspevky: 112
Bydlisko: Opočno pod Orl.h.
Ernest píše:
Toto jsou první fotky ze zkoušek. Povrchovka bude až časem.
Zatím vše funguje skvěle. A mám velkou radost.
Ahoj Honza




Tak neviem ci len mne ale sa mi zobrazuju len strasne prtave teda male fotecky a z tych toho moc nevidim ,a mono toje len tym oslavnym alkoholom Ernest[/quote]
Ahoj neboj zrak máš v pořádku to jen já jsem neumětel a pokusím se s tím něco udělat.Z Orliček zdraví Honza


Hore
 Profil

 Predmet príspevku: Re: soustruhy - točovky
PoslaťNapísal: Sob Dec 23, 2017 10:28 am
Offline
Obrázok užívateľa

Registrovaný: Pia Júl 03, 2015 4:01 pm
Príspevky: 112
Bydlisko: Opočno pod Orl.h.
jiri tovarys píše:
Yetti píše:
Zdravím všechny, konečně se mi povedlo dokončit nového koníka. Sehnal jsem staršího z kovosoustruhu a bylo třeba ho zvednout do patřičné výše a dořešit excentrické upnutí k loži.
Toto jsou první fotky ze zkoušek. Povrchovka bude až časem.
Zatím vše funguje skvěle. A mám velkou radost.
Ahoj Honza


Ahoj Honzo, teda promiň, vypadá to hrozně, asi bych to celé zakryl nějakým papundeklem :-) :-) :-) -tři smějící se smajlíci :-), zdravím do Orliček.

Ahoj Jirko děkuji za reakci-Mám Tě taky moc rád.S úsměvem z Orliček zdraví Honza


Hore
 Profil

 Predmet príspevku: Re: soustruhy - točovky
PoslaťNapísal: Pon Dec 25, 2017 9:51 am
Offline

Registrovaný: Sob Nov 10, 2012 6:53 pm
Príspevky: 216
Tak neviem ci len mne ale sa mi zobrazuju len strasne prtave teda male fotecky a z tych toho moc nevidim ,a mono toje len tym oslavnym alkoholom Ernest[/quote]
Ahoj neboj zrak máš v pořádku to jen já jsem neumětel a pokusím se s tím něco udělat.Z Orliček zdraví Honza[/quote]

Nazdar Honzo.
Přidej, prosím, u svých obrázků pár kilobajtů, pokud možno až na těch hraničních 400.
Zdraví Jindra


Hore
 Profil

 Predmet príspevku: Re: soustruhy - točovky
PoslaťNapísal: Pon Jan 22, 2018 9:13 pm
Offline
Obrázok užívateľa

Registrovaný: Uto Máj 31, 2011 10:26 pm
Príspevky: 872
Tak po delší době ahoj. Nějak se to všechno navalilo a ke všemu mi odešel počítač. Komu se to stalo ví co to je.

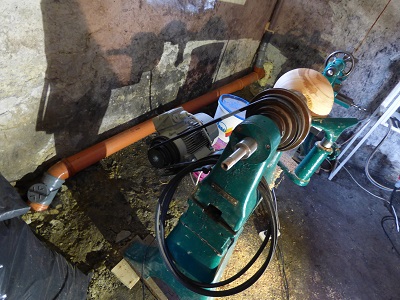

Ale slíbil jsem prezentovat nového člena rodiny- zelenou obludku, tak alespoň z první vody pár obrázků a pár TTD ( kdo prošel základní vojenskou službou zkratku zná ).

Rok výroby 1949
Točný průměr - 600 mm
Max soustružená délka -1350mm ( délka lože 2m )
Koník MK 3 - funkční bez úprav, dokoupen otočný hrot pro kovosoustruh a vrtačkové sklíčidlo
Křížový support otočný - výhledově k použití i na barevné kovy
Váha - cca 500 kg
Rekonstrukce rok 2017
Motor - Siemens 1,5kW, 940 ot/min, 3x380V, 19 kg.
FM - Siemens ( ot. 0 - 940 ot/min plynule) + řemenice ( přijdou předělat do rychla na max 2500 ot/min)
Nové ložiska vřeteníku ( dvouřadé kuličkové vzadu, dvě kuželíkové u hlavy + nový dekl s guferem ) a nová hřídel se závitem M33x3,5 kvůli kompatibilitě příslušenství.


Prílohy:
P1000282-2.jpg [ 88 KiB | Zobrazené 8723 krát ]
P10002831.jpg [ 86.86 KiB | Zobrazené 8723 krát ]
P10002841.jpg [ 88.09 KiB | Zobrazené 8723 krát ]
Hore
 Profil

 Predmet príspevku: Re: soustruhy - točovky
PoslaťNapísal: Pon Jan 22, 2018 9:28 pm
Offline

Registrovaný: Sob Nov 10, 2012 6:53 pm
Príspevky: 216
[quote="Radim Kocián"]Tak po delší době ahoj. Nějak se to všechno navalilo a ke všemu mi odešel počítač. Komu se to stalo ví co to je.

Ale slíbil jsem prezentovat nového člena rodiny- zelenou obludku, tak alespoň z první vody pár obrázků a pár TTD ( kdo prošel základní vojenskou službou zkratku zná ).

:) :) Zase jeden takovej, co šetří kilobajtama u fotek. Koukám, že se budu taky muset naučit soustružit lupy jako Ernest, abych z těch vašich pidiobrázků něco měl. Případně zajít do většího knihkupectví - tam je mívají v nejrůznějších provedeních - ty lupy.
My, co jsme to podepsali socialistickým uhlobaronům, jsme na vojně nebyli. :) :)

Radime, přeju Ti, ať mašina šlape.
Jindra


Hore
 Profil

 Predmet príspevku: Re: soustruhy - točovky
PoslaťNapísal: Uto Jan 23, 2018 7:48 am
Offline
Obrázok užívateľa

Registrovaný: Štv Apr 21, 2016 5:38 am
Príspevky: 234
Bydlisko: Nelahozeves
Radime, vypadá moc parádně, za mě spojení velkého těžkého kusu litiny s moderním FM je to, co člověk který nesoustruží jen okrajově potřebuje.... vyžaduje to však úsilí a trpělivost při rekonstrukci a trochu toho štěstí ;-) takže za mě paráda.... proč kupovat předražený Robust či Powermatic, když to jde zrepasovat či vyrobit....

P.S.: na vojně jsem byl ;-)


Hore
 Profil

 Predmet príspevku: Re: soustruhy - točovky
PoslaťNapísal: Uto Jan 23, 2018 3:00 pm
Offline
Obrázok užívateľa

Registrovaný: Pon Sep 07, 2015 12:16 am
Príspevky: 231
Bydlisko: Skalica
Krásny stroj, ale nezaslúžil by si krajšie prostredie? :-)

_________________
Štefan


Hore
 Profil

 Predmet príspevku: Re: soustruhy - točovky
PoslaťNapísal: Uto Jan 23, 2018 6:29 pm
Offline
Obrázok užívateľa

Registrovaný: Pia Júl 03, 2015 4:01 pm
Príspevky: 112
Bydlisko: Opočno pod Orl.h.
Ahoj Radime mašina vypadá parádně .Doufám že bude dlouho a spolehlivě šlapat.Zbývá už jen maličkost točit,točit točit.Z Orliřek zdraví Honza.


Hore
 Profil

 Predmet príspevku: Re: soustruhy - točovky
PoslaťNapísal: Uto Jan 23, 2018 8:47 pm
Offline
Obrázok užívateľa

Registrovaný: Uto Máj 17, 2011 10:47 pm
Príspevky: 321
Bydlisko: Prešov
Gratulujem k zdarnej GO.
Už tam chýba len viacej stružlin.
Uži si ho.


Hore
 Profil

 Predmet príspevku: Re: soustruhy - točovky
PoslaťNapísal: Str Jan 24, 2018 4:55 pm
Offline
Obrázok užívateľa

Registrovaný: Pon Júl 04, 2011 11:59 am
Príspevky: 1568
Bydlisko: Kroměříž
Radime super,
stroj kompatibilní k majiteli.
Nevím sice proč FM do 50ti Hz, ale aspoň vidím, že nemusím vědět všechno :-)
Hodně radostí
jirka


Hore
 Profil

 Predmet príspevku: Re: soustruhy - točovky
PoslaťNapísal: Štv Jan 25, 2018 8:27 am
Offline

Registrovaný: Štv Apr 10, 2014 6:13 pm
Príspevky: 82
Radime, gratuluji a přeju spoustu tvořivých zážitků s novým strojem a doufám, že už brzo začneš plnit i galerii pro potěchu očí a inspiraci nás všech, předpokládám, že máš ,,absťák´´ do točení máš už pořádný.
